YFA-FQ沉水抱壓式閥門液壓測試台

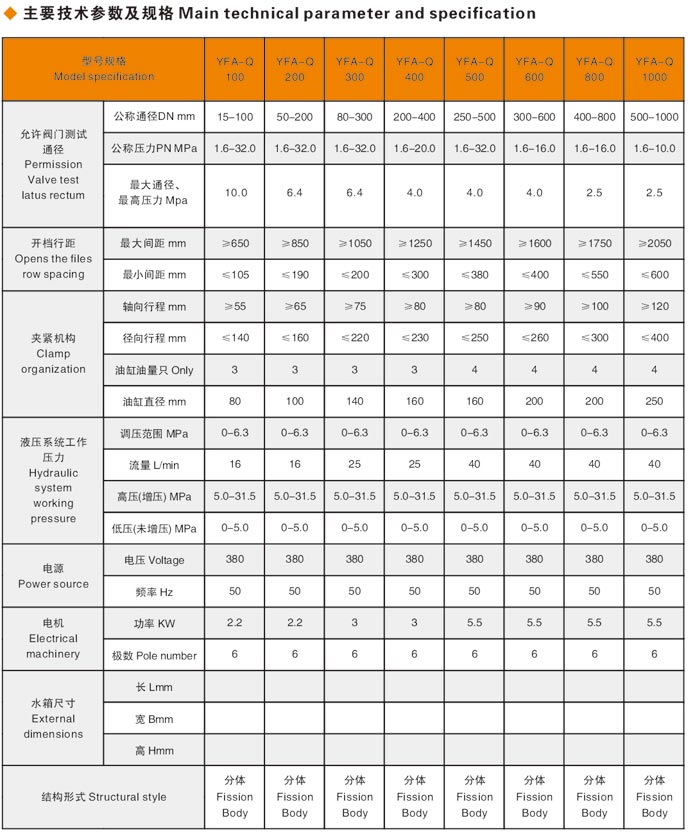

產品參數

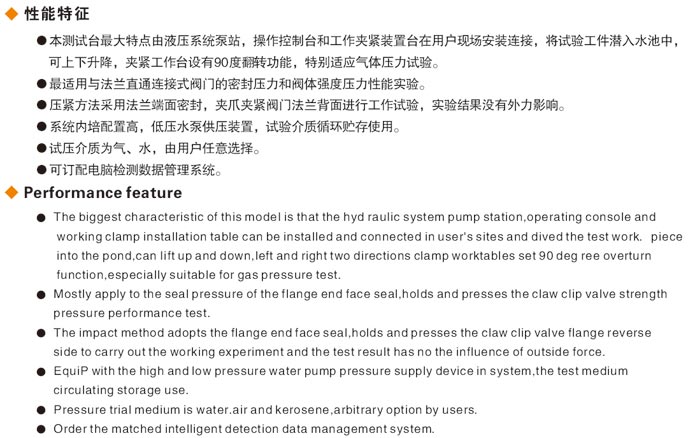

潛水式閥門液壓測試台YF-C型由操作控製台和壓緊試壓裝置兩部分組成,壓緊試壓裝置可整體潛入水中,由液壓控製其上升和下降。潛水式閥門液壓測試台適用於法蘭連接式的閥門進行強度、密封和上密封試驗,特別適用於氣密封測試。潛水式閥門液壓測試台采用壓爪抱壓法蘭方式壓緊,對試驗閥門無外力影響,完全符合GB/T13927-92、JB/T9092-99、API598的要求。可翻轉90°進行閥門試驗,便於進行氣密封檢測。

●潛水式閥門液壓測試台試驗介質為水、氣、煤油,可以由客戶自行選擇

●潛水式閥門液壓測試台配置低壓和高壓水泵以及供壓係統,水和煤油等試驗介質可循環使用

潛水式閥門測試機

※潛水式閥門液壓測試台裝夾

  按該閥門液壓測試台型號選擇通徑大不的被試閥門,調整測試台的左向工作裝夾位置,將被試的閥門放在測試台左向夾緊工作台的密封盤中心,點動 <左徑向進>按鈕,將壓爪進到被試閥門的法蘭背後麵的正確位置,按<左軸向緊>按鈕<參照夾緊油缸所需壓力對照表 >中的液壓壓緊係統<增壓>;PN值,按<左向增壓>按鈕,調節<增壓調節閥>,將<左增壓表>;的壓力和夫緊油缸所需壓力對照表中的閥門通徑、壓力、 PN值相同,一切正確後,關閉<;氣總開關、氣表開關泄壓開關>。開<水總開關、左向進水>既可作被試閥門密封試壓。

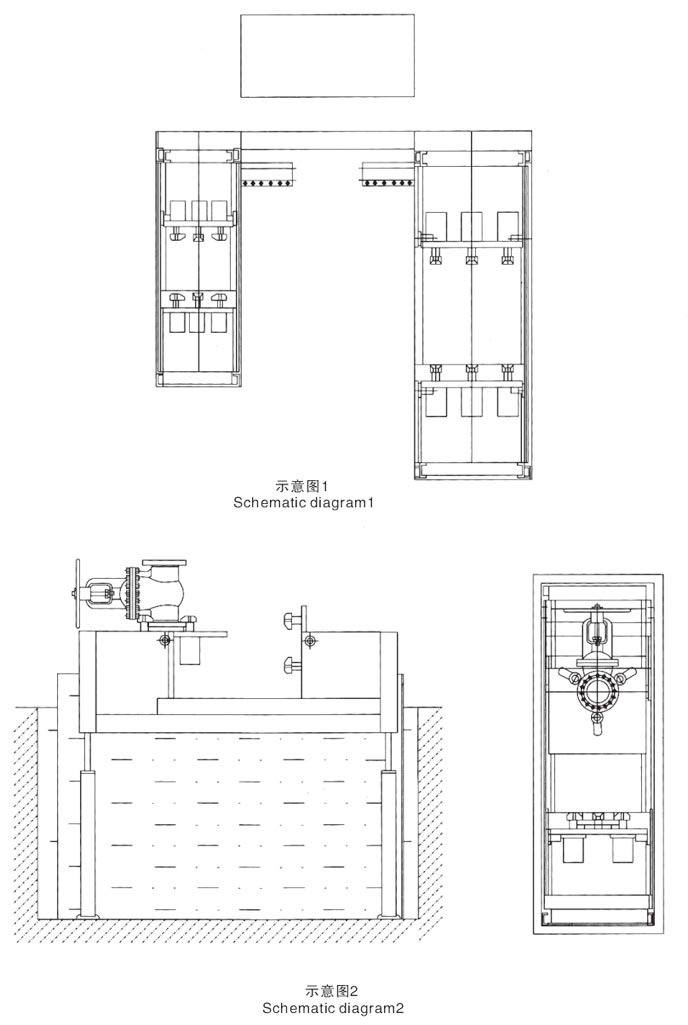

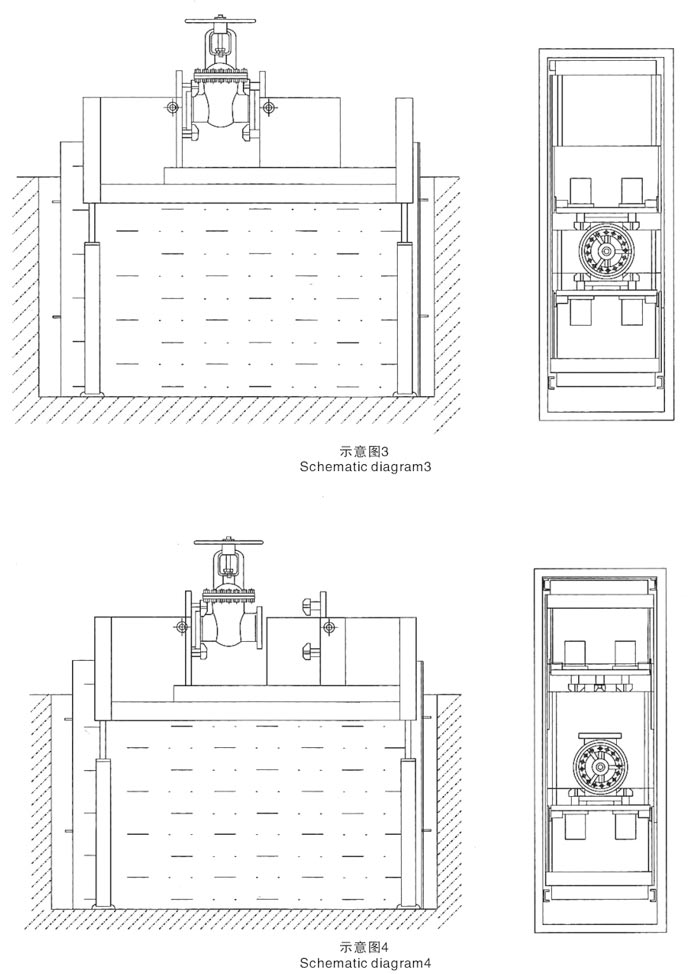

潛水式閥門測試台的外形結構示意圖:

潛水式閥門測試機潛水式閥門測試機

※水壓、水泵的使用方法

  調整水源電接點壓力表,水泵開關<低壓水泵>開,先把被試閥門內部水注滿,低水壓力表為0.5MPa內水已滿,關掉水泵開關<低壓水泵>關。再按<高壓水泵開>調節供水泵壓力調節閥,<供水泵,液壓係統減壓閥J一25B>把液體試壓壓力達到和被試閥門密封壓力及電接點壓力表值相同時,高壓水泵就自動停機,關閉 <總水開關>。保壓數分鍾後,水壓表無下降,測試密封完畢,開<泄壓開關 >,將被試閥門內的壓力泄壓,<水壓表>為零,可以放鬆被試閥門或同時繼續進行強度測試。

※被試閥門強度測試裝夾

  閥門密封測試完畢後,繼續進行作強度測試,左向夾緊不變,調整右向閥門液壓測試台裝夾裝置,按<移動架進>;按鈕,將移動架一端主盤密封盤,進到被試閥門法蘭的另一端相碰,參照左向程序,把右端壓緊,並對照 <夾緊油缸所需壓力對照表>;中的液壓夾緊係統壓力 <增壓>;PS值相同,開<右向進水>打開被試閥門密封後,參照<=>水壓、水泵使用方法,進行閥門強度測試。

潛水式閥門測試機
