YFA-FQ型閥門水壓試驗台適用於各種汽車軟管、膠管、空調管、汽車總成、閥門等產品的耐壓、爆破性能的測試。閥門打壓機用於各種型號的管件的爆裂壓力測定和耐壓時間測定。閥門水壓試驗台廣泛應用於質量檢測單位、各種車零部件製造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。閥門壓力試驗係統由加壓係統和控製、顯示係統組成。
1、配備氣體驅動液體自動增壓泵,可輕鬆實現輸出壓力任意可調、可控。
2、YFA-FQ型閥門水壓試驗台體積小、重量輕、外型美觀大方。
3、所有承壓零件都采用國際知名品牌的標準零件,無任何焊接連接,方便拆卸,安全係數高,壽命長、便於維護。

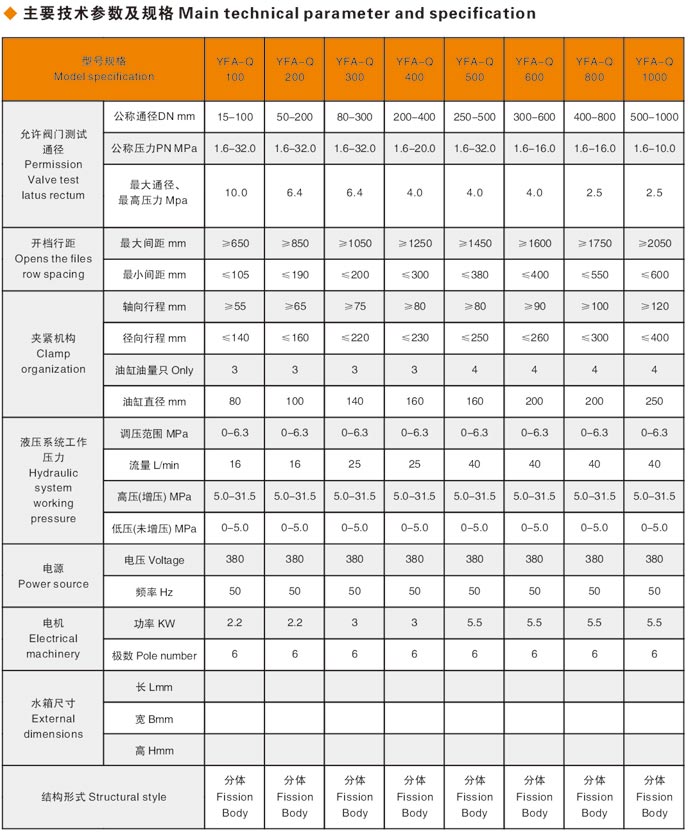

閥門水壓試驗台技術參數:
1、驅動氣壓範圍:0.1-0.8 Mpa;且輸出壓力和驅動氣壓成正比。
2、閥門水壓試驗台更大耗氣量:1Nm3/min。
3、壓力測試範圍:0—300Mpa。
4、閥門液壓機工作介質:水、液壓油、乳化液。
5、可配置便攜式自動記錄儀。
閥門水壓試驗操作規程:
1、送入水壓試驗的閥門不準有裂縫、氣孔、凹痕,閥杆調節不許有卡住現象。
2、使用和備用的螺栓、螺母必須經過強度計算並打上印記,防止混淆。
3、試驗用的橡皮圈或其他彈性襯墊,不靛有凹凸、分層、鬆動或失掉彈性現象。
4、按照產品工藝規程進行加壓試驗、升壓到工作壓力以上時,絕不允許擰動螺母、夾緊裝置和元件上其它部件。
5、端蓋必須符合技術文件規定並經試驗合格才可使用,當試驗壓力超過計算壓力25%時不準使用。

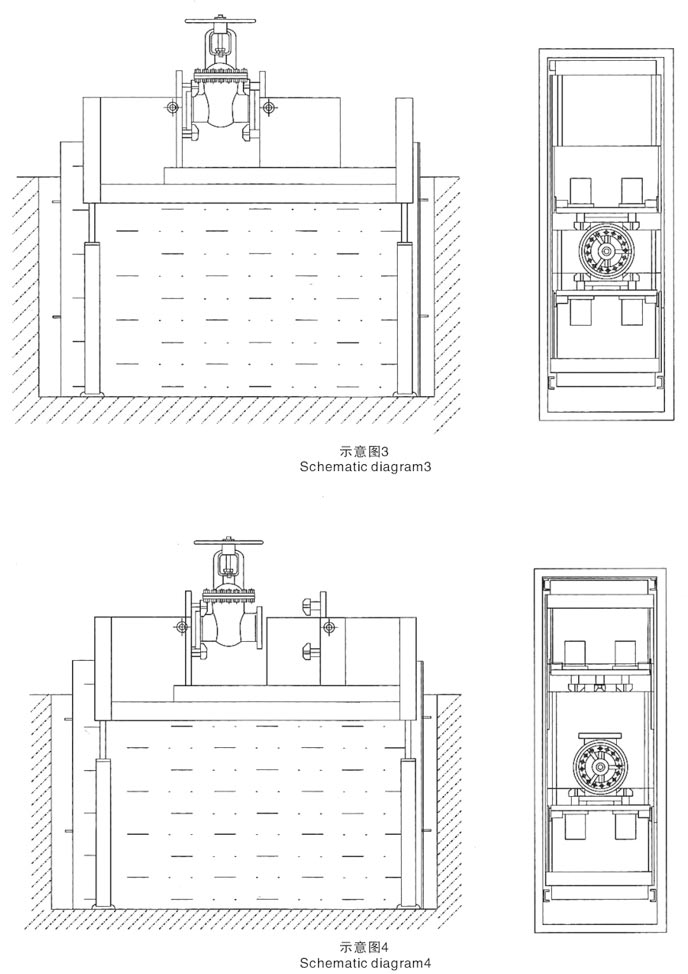

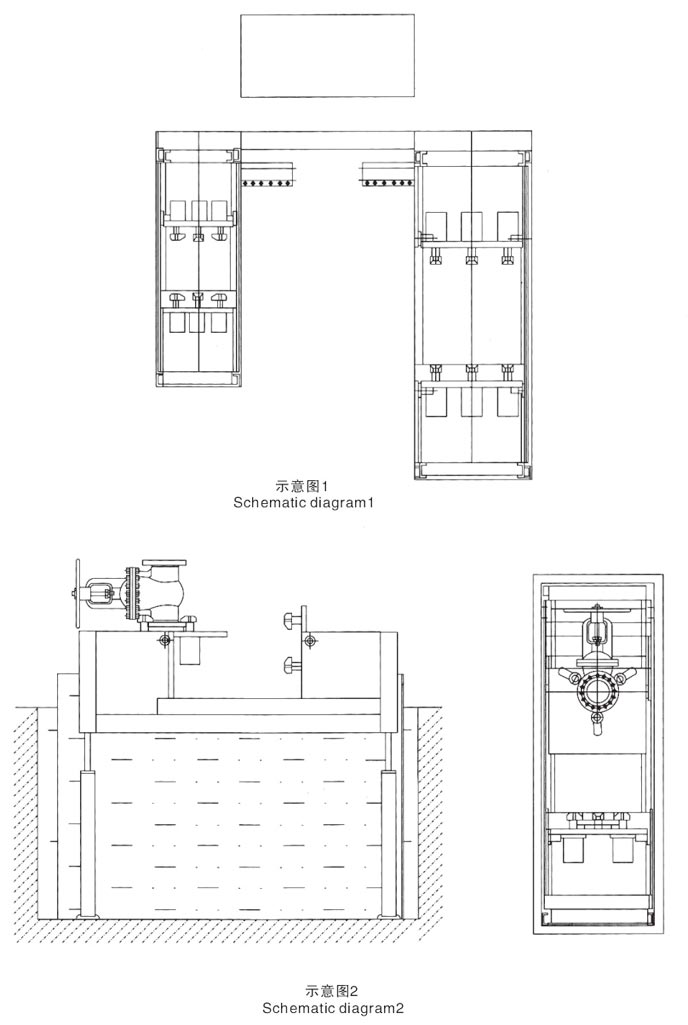

潛水式閥門測試台的外形結構示意圖:
閥門水壓試驗台結構組成:
1、核心部件:通過液體增壓泵對液體進行增壓,以達到試驗壓力要求。
2、氣動兩聯件:對壓縮空氣進行過濾及調壓;
3、調速閥:調節驅動空氣流量,以調節增壓器的動作頻率,可延長增壓器的使用壽命;
4、高壓過濾器:可對氣體進行過濾處理;
5、高壓限壓閥:設定增壓器的自動停機和開啟壓力,以保證增壓器能在設定壓力時自動停機。
6、加壓係統主要由液體增壓泵等組成,主要完成係統的加壓和保壓工作,可確保長時間試驗的加壓及保壓。
