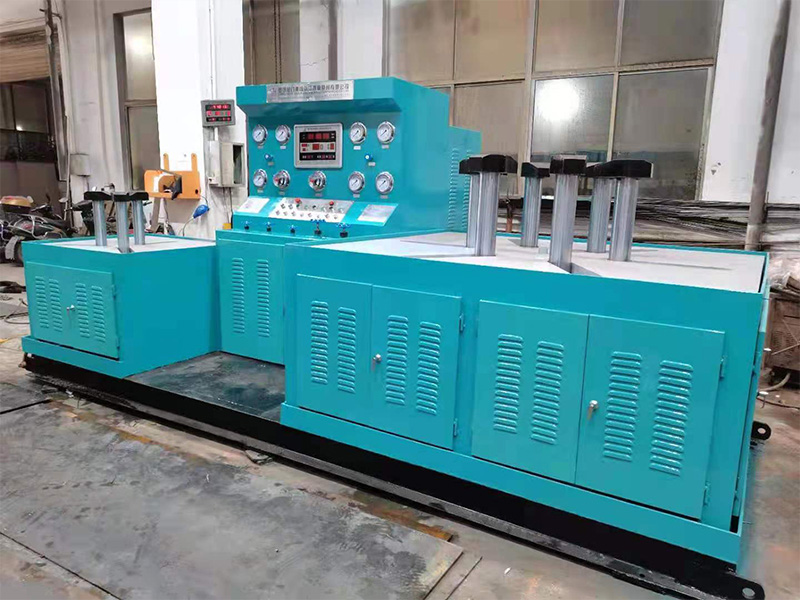

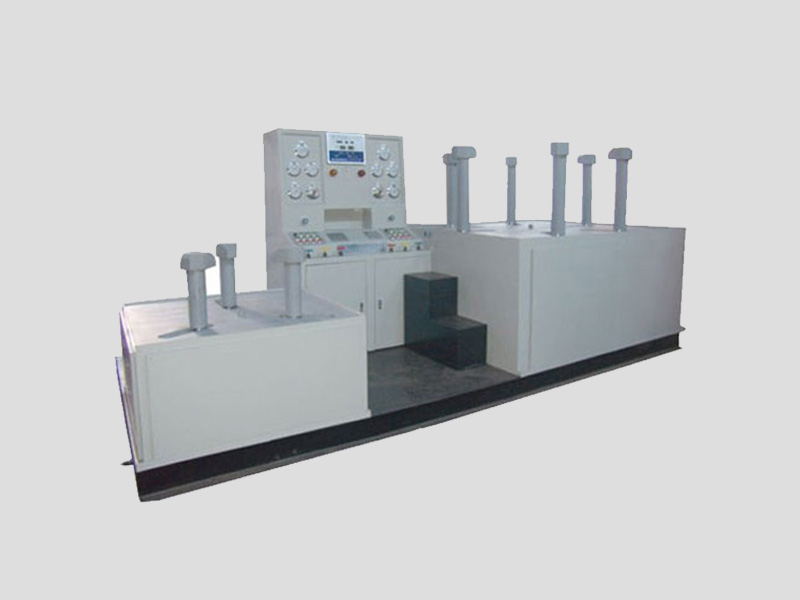

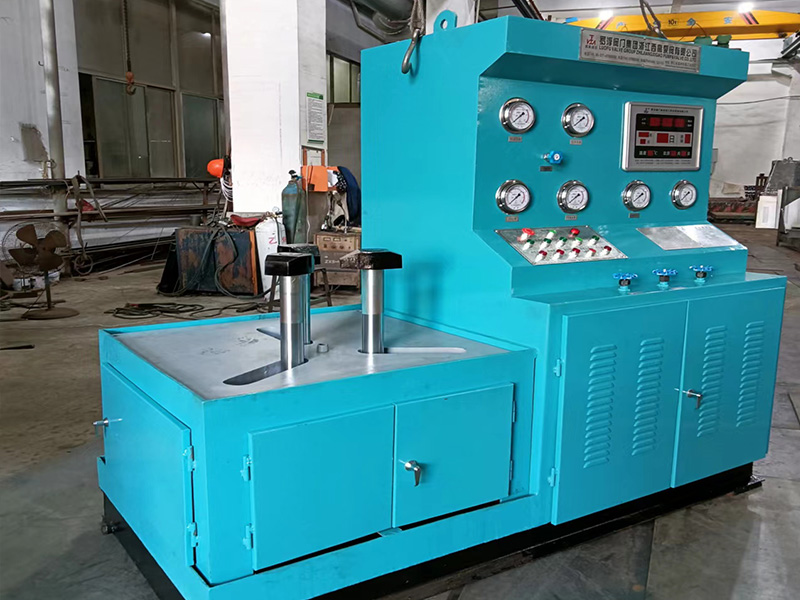

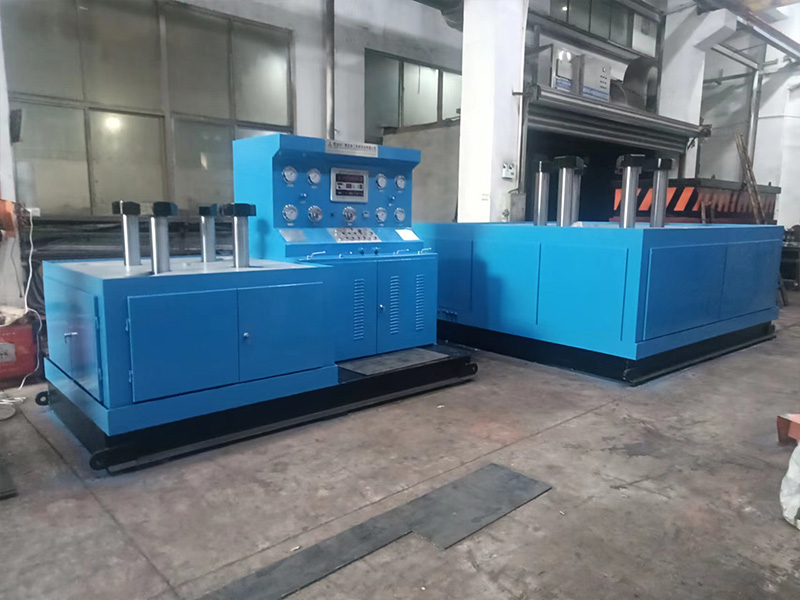

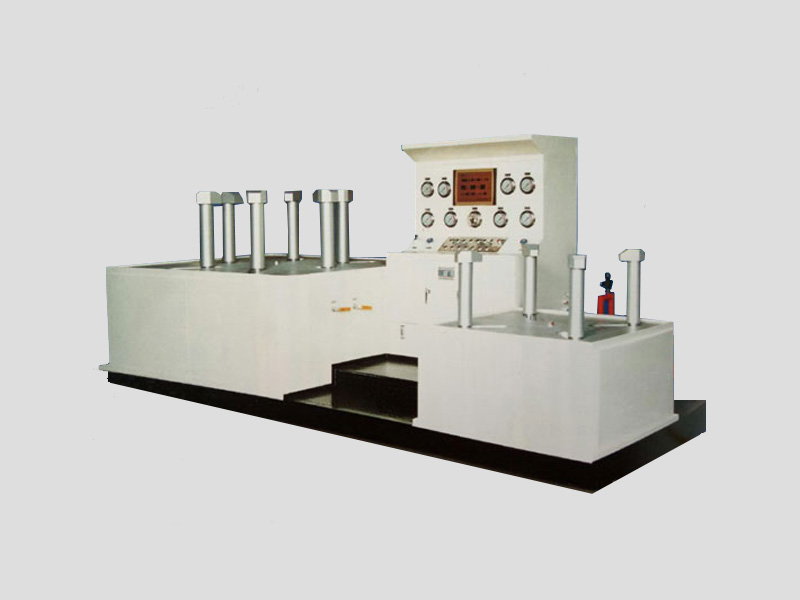

蝶閥液壓測試台YFA-D型

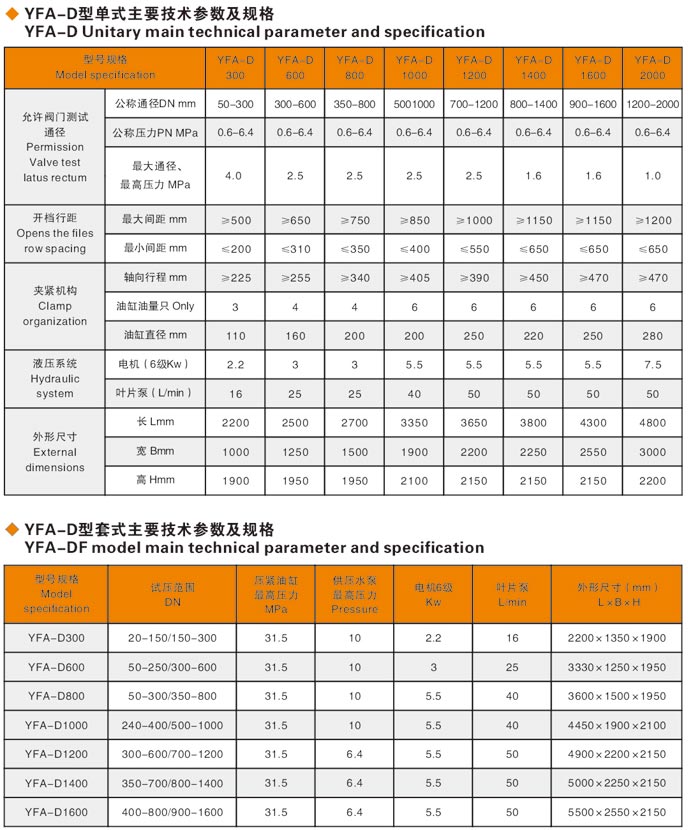

產品參數

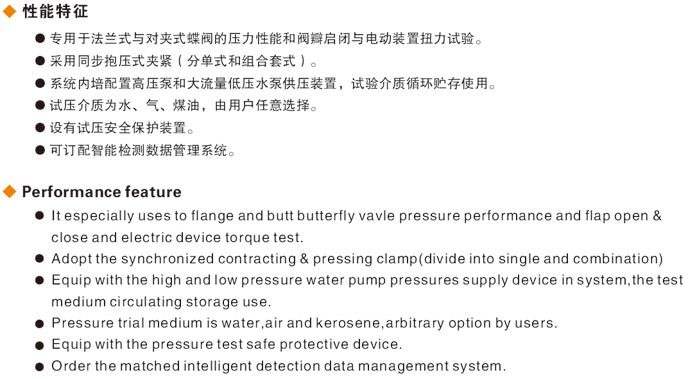

YFA-D型蝶閥液壓測試台能直觀蝶閥內腔有否泄漏或冒氣泡,如試強度時加蓋上密封盲板即可,在蝶閥液壓測試台上可做閥門電動裝置力矩及 90度開閉測試。閥門測試機隨帶液壓供水泵、介質可循環儲藏使用。使用清水時,必須加防鏽劑,以免使閥門試後生鏽及影響液動供壓裝置正常的使用功能。對於彈性密封的蝶閥,不論是單向密封或雙向密封,隻需在最不利密封的一端加壓試驗。


蝶閥試壓機


二、液壓蝶閥測試台使用方法:

1、用30#-40#液壓油或20#機械油注入蝶閥液壓係統油箱內,油量不能低於油麵指示器下限。

2、接通電源,點動油泵起動按鈕,檢查電機旋轉方向是否正確(按順時針)。

3、將液壓係統壓力調至5.0MPa,蝶閥液壓測試台即可以進行正常工作。

三、使用要求和注意事項

1、蝶閥液壓測試台安裝:校好設備安置水平或用混凝土固定底腳螺栓。

2、選用N32 — 46#普通液壓油,N32-46#抗磨液壓油或20 — 30#機械油,注入油箱,油量不能低於油位計下限。

3、接通電源,按油泵啟動按鈕,檢查電機轉動方向,是否正確(順時針方向)進行5 ~10分鍾空載運轉後,調節油泵壓力在5 0MPa進行試機,各種動作,檢查各管路有無泄漏,發現不良現象,應立即停機排除。

4、試驗的介質:水具有方便,不汙染環境等優點,因而應用廣泛,要確保對被試閥門不會腐蝕及在閥門測試機介質要求所需要。在水箱中,添加防鏽劑或者常用油作試驗介質。

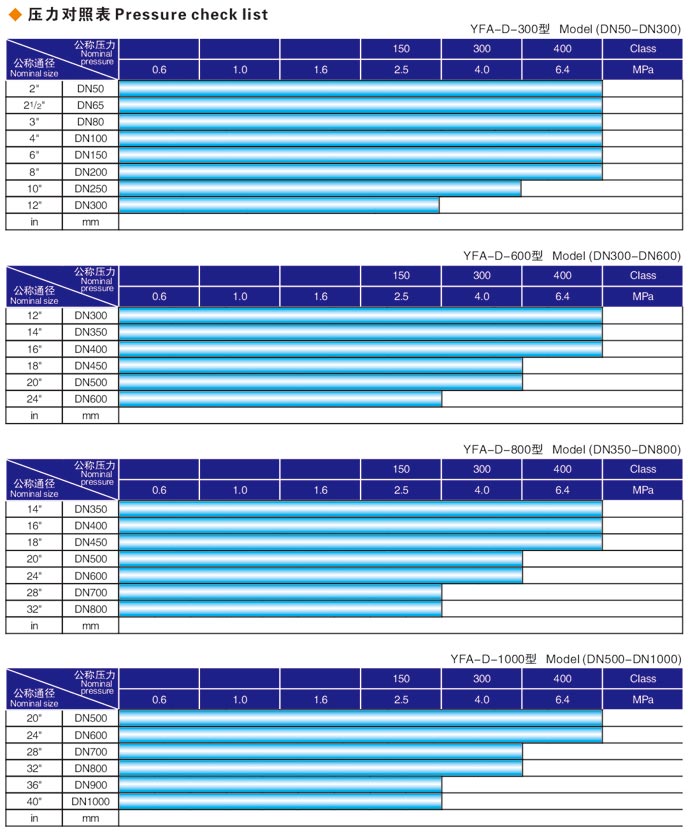

5、測試蝶閥時,首先根據被試蝶閥試驗壓力,要求參照《壓緊油缸所需壓力對照表》中液壓壓緊係統壓力值,進行增壓壓力調節,嚴禁增壓壓力值超高、防止被試閥門變形損壞。

6、液壓供壓水泵開始工作前,先調節好電接點壓力表與被試驗蝶閥壓力相同,然後進行工作。鑄鐵蝶閥不得用錘擊,閥門在試驗中,操作人員應注意安全,正確使用,特別注意測試鑄鐵蝶閥時介質壓力過高破損,閥門試驗完畢,應將蝶閥內腔壓力排盡後才可放鬆軸向壓機。

7、壓力試驗裝置的壓力表必須經當地計量部門鑒定合格其合格證應在有效期內,壓力表的量程不能低於測試壓力1.5倍,精度不低於 1.5級。

蝶閥試壓機

四、注意事項

1)閥門密封試壓機工作麵應保持幹淨、清潔、被試蝶閥的法蘭與密封盤,不允許有其定雜物,時刻檢查O形圈損壞。

2)蝶閥液壓測試台各部件的活動連接地方,要經常加油,保持清潔潤滑使用。

3)液壓油要定期檢查、更換對新投入使用的設備,使3個月既清洗油箱,更換新油,以後每隔一年進行清洗和更換一次,油量不能低於油位計的下限,油箱內的油液溫度不能超過55度。

蝶閥試壓機
